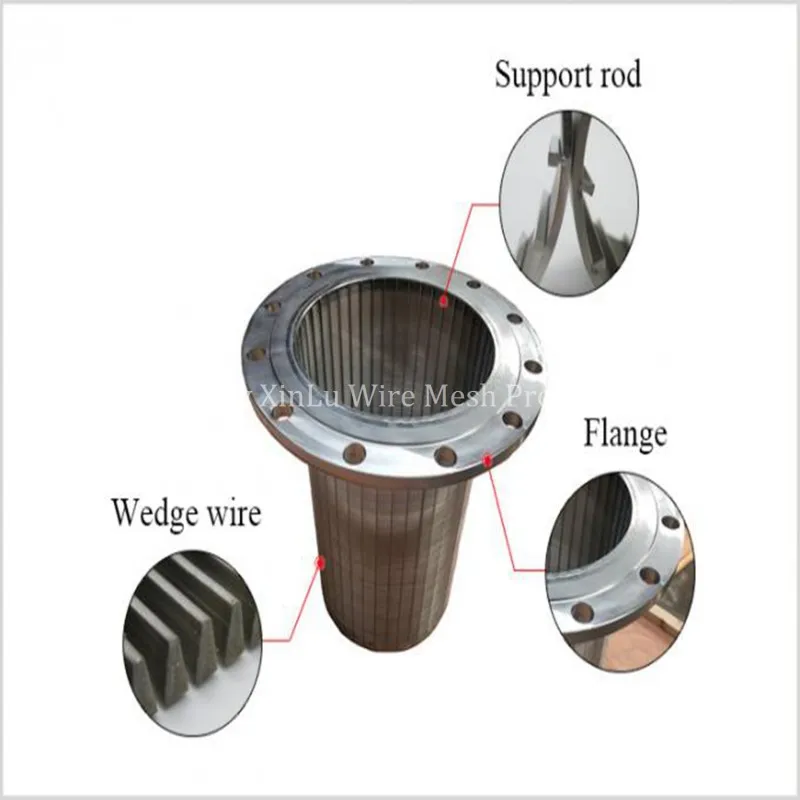

Фильтрующий элемент уловителя смолы (Resin Trap Filter), также известный как фильтр из клиновидной сетки (Wedge Wire Filter), спирально-навивной фильтр (Wire-wound Screen Pipe), сетка Джонсона (Johnson Screen) или уловитель смолы (Resin Catcher), представляет собой высокоточный фильтрующий элемент, специально разработанный для ионообменных аппаратов, установок умягчения воды и систем фильтрации с зернистой загрузкой. Изделие изготавливается методом цельносварной конструкции из V-образной клиновидной проволоки и продольных опорных прутков. Широко применяется в системах подготовки подпиточной воды на электростанциях, химических технологических процессах, производстве продуктов питания и напитков, а также в природоохранной сфере водоочистки. Эффективно улавливает гранулы смолы, выносимые при повреждении дренажных колпачков, защищая нижестоящее прецизионное оборудование от загрязнения.

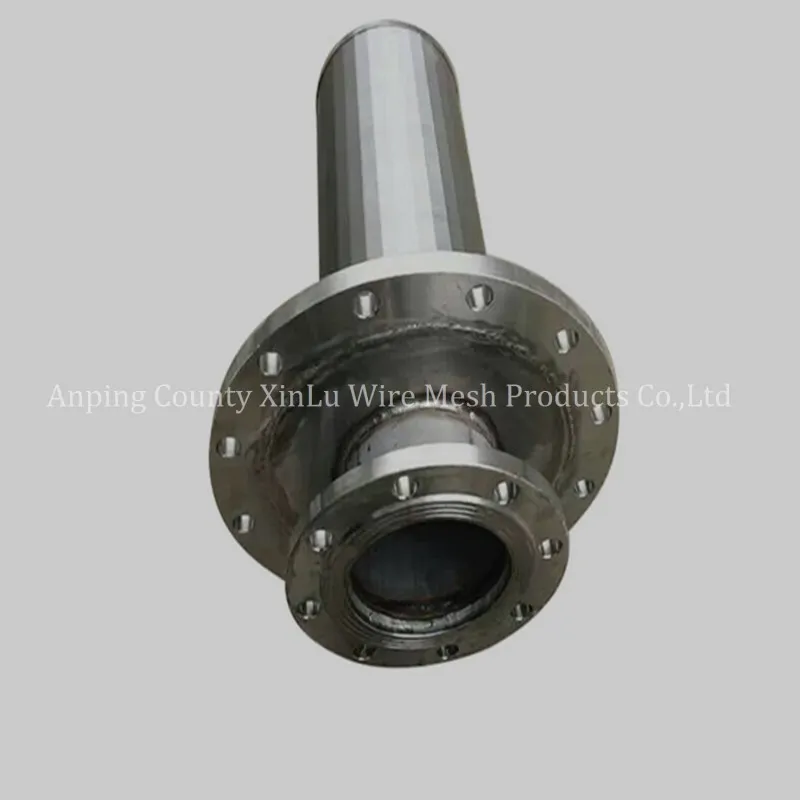

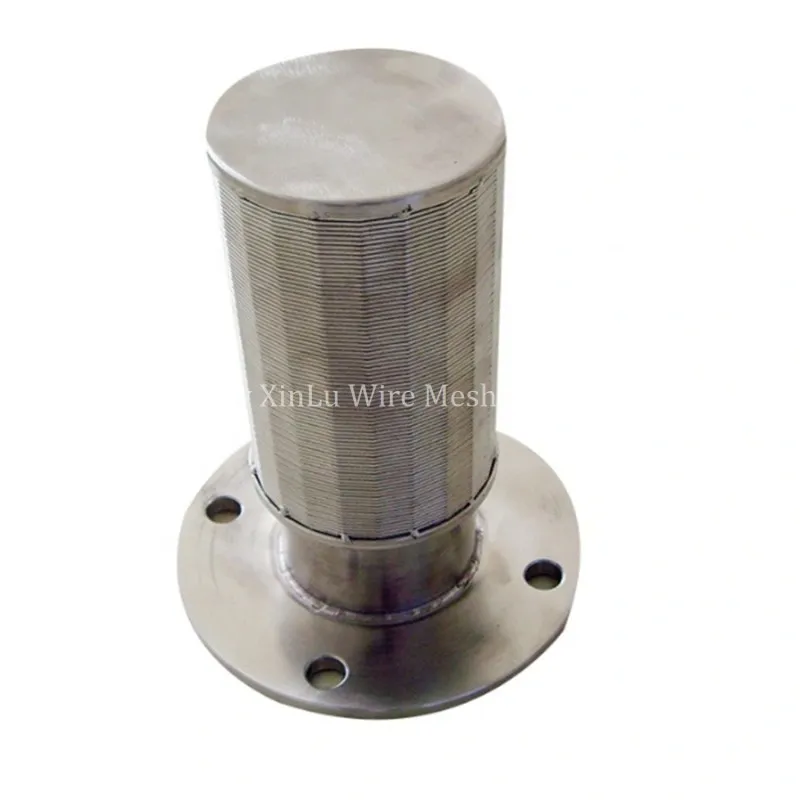

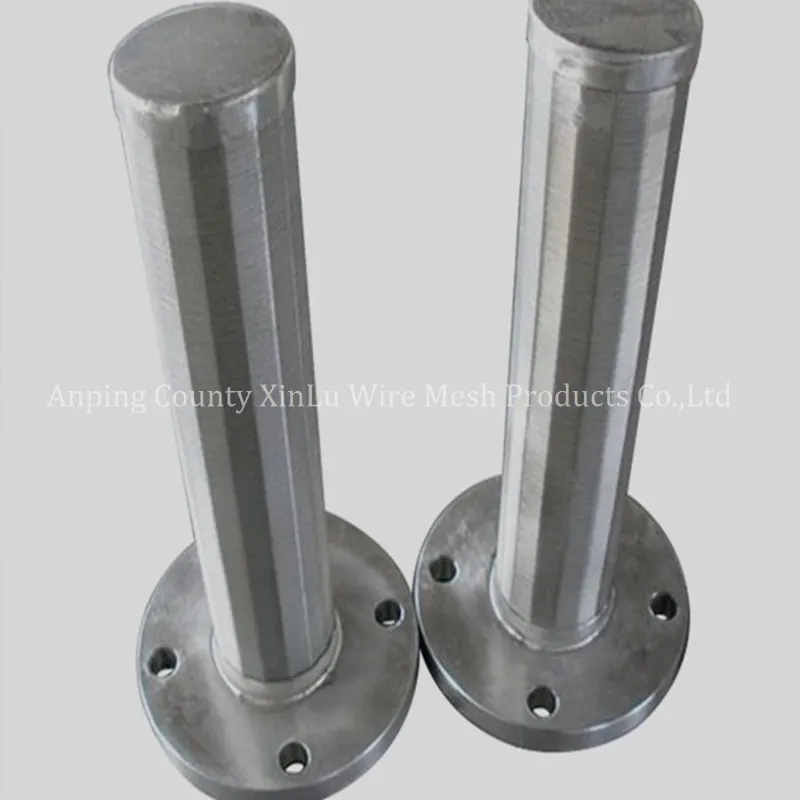

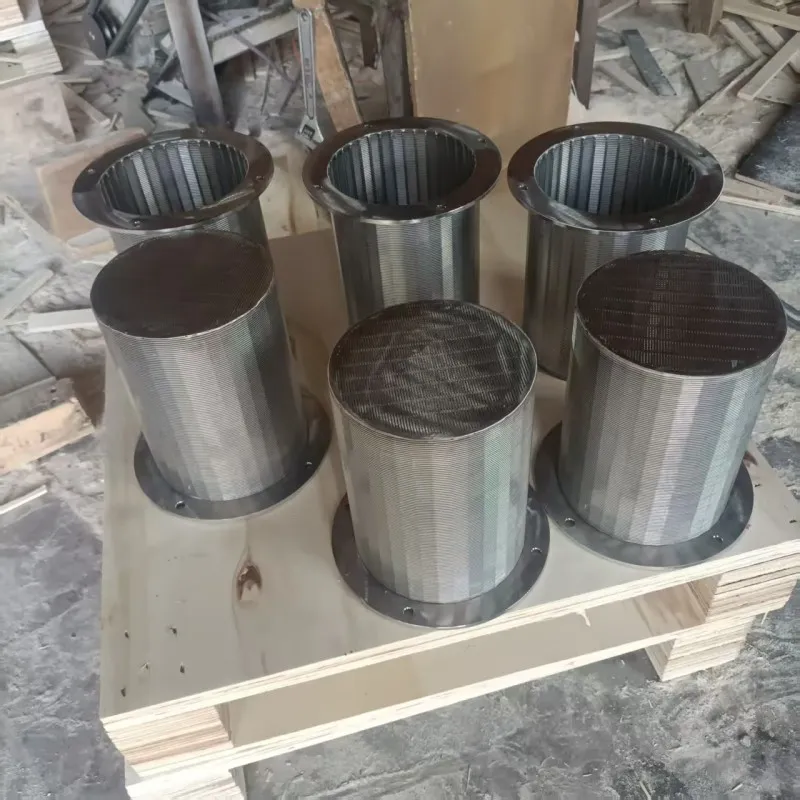

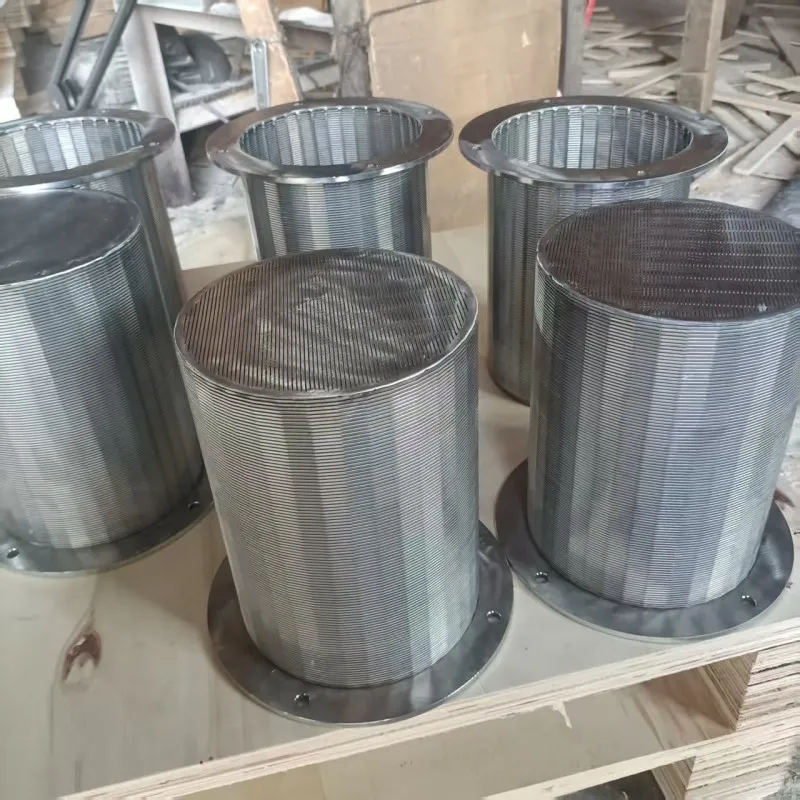

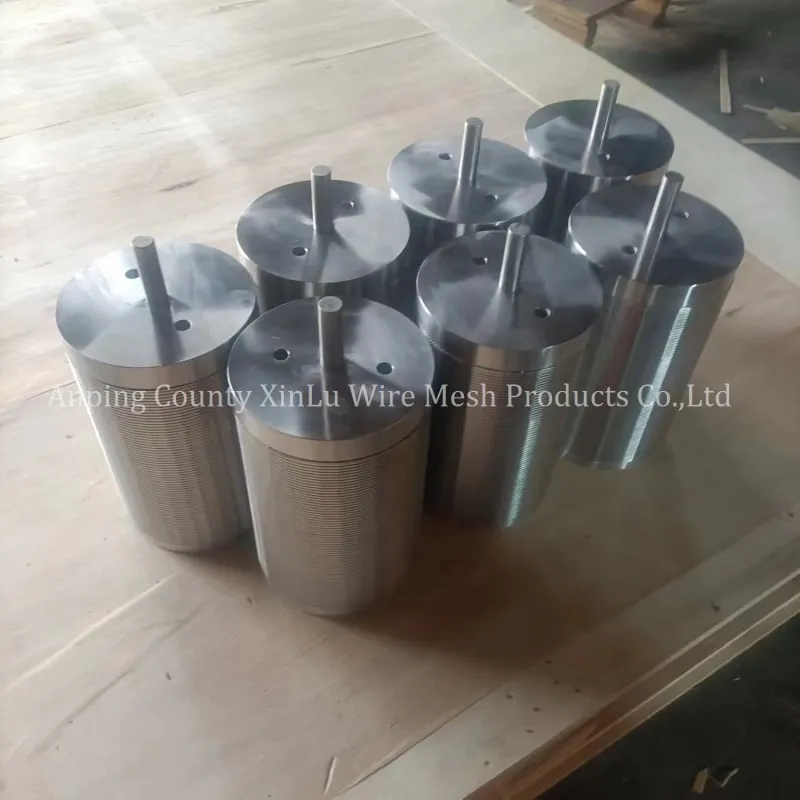

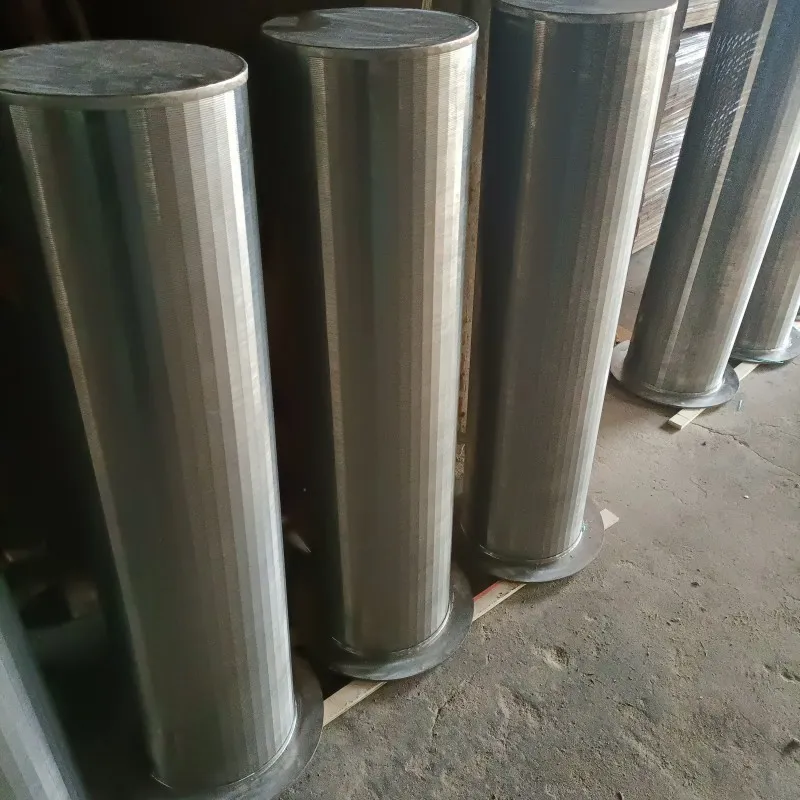

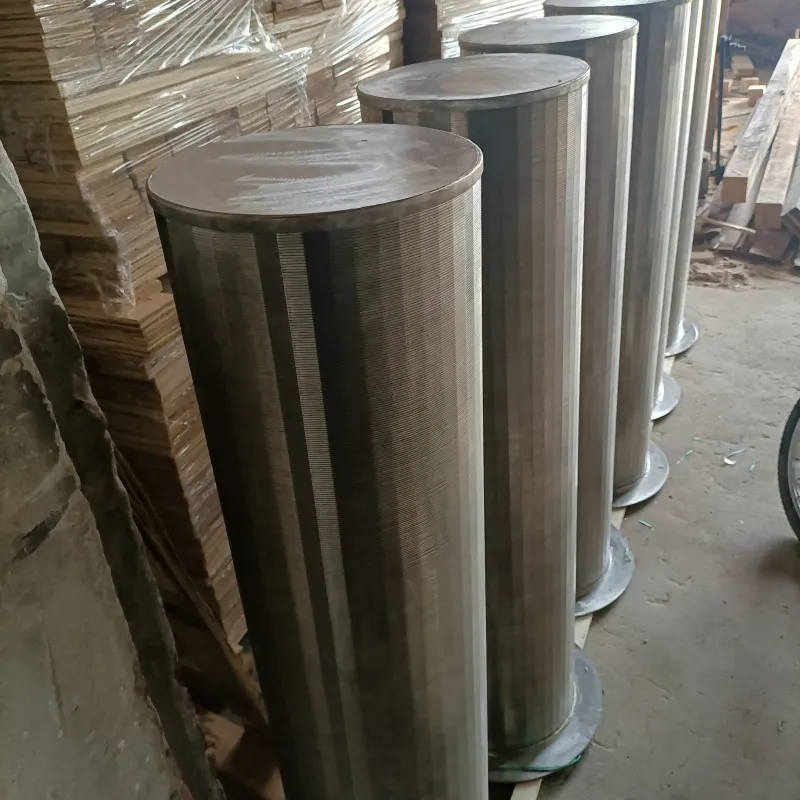

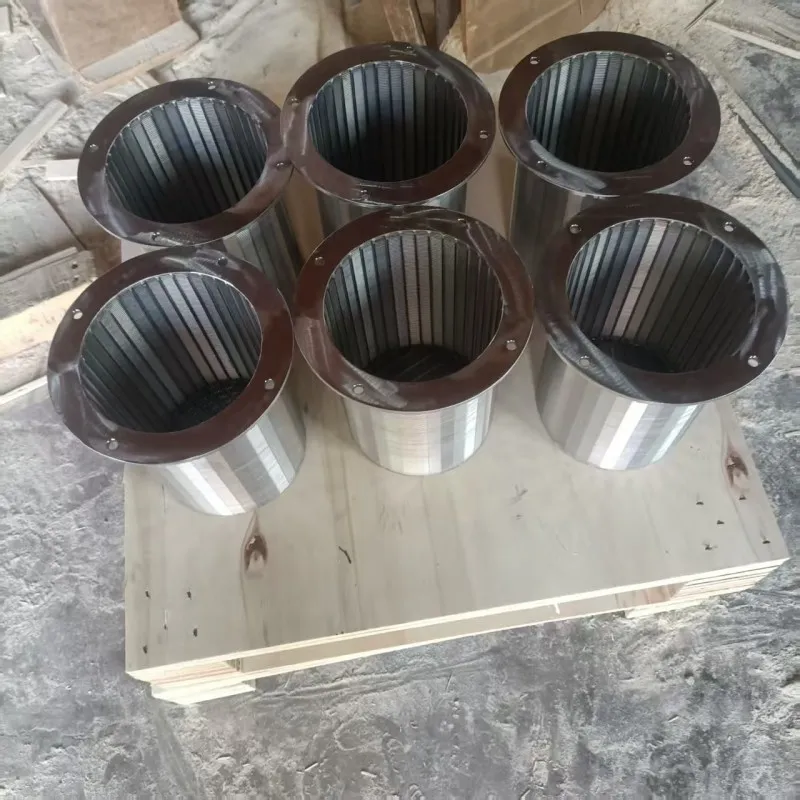

Фильтрующий элемент уловителя смолы

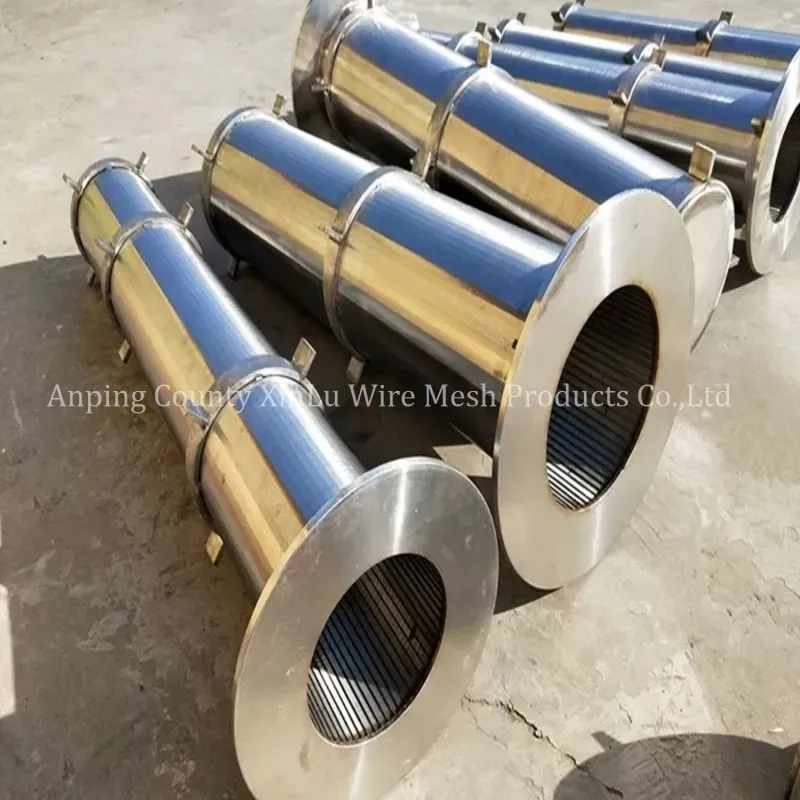

Фитинги для улавливания смолы / Уловитель смолы / Ловушки для смолы

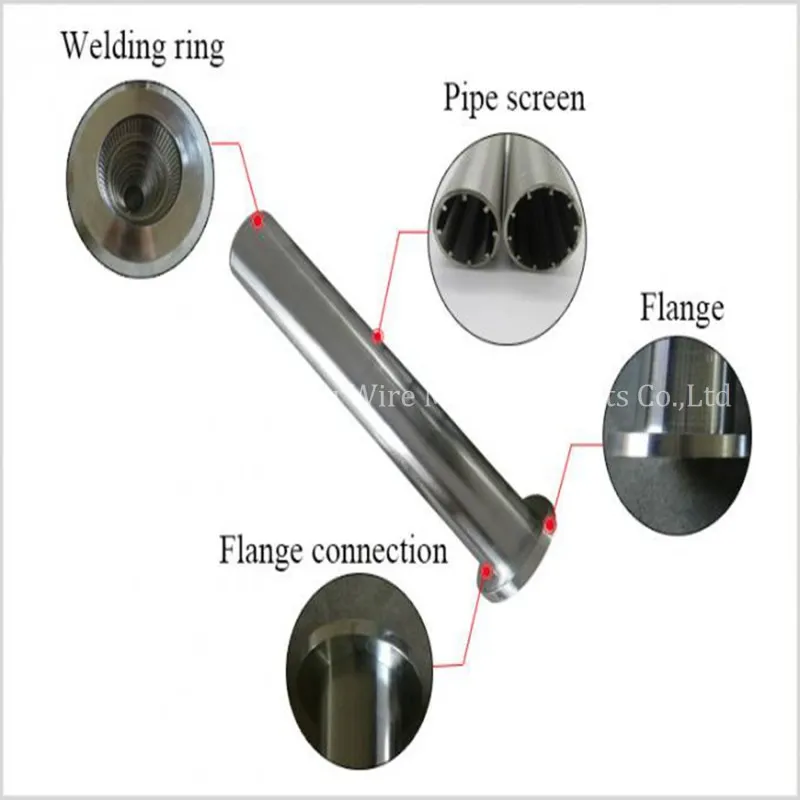

| Фильтрующий элемент, спирально-навивная труба, наружный диаметр: | 57, 76, 89, 102, 108, 133, 159, 219, 273, 325 мм и др. Длина и стандарт фланца предоставляются заказчиком. |
| Щелевой зазор: 0,2–0,5 мм.

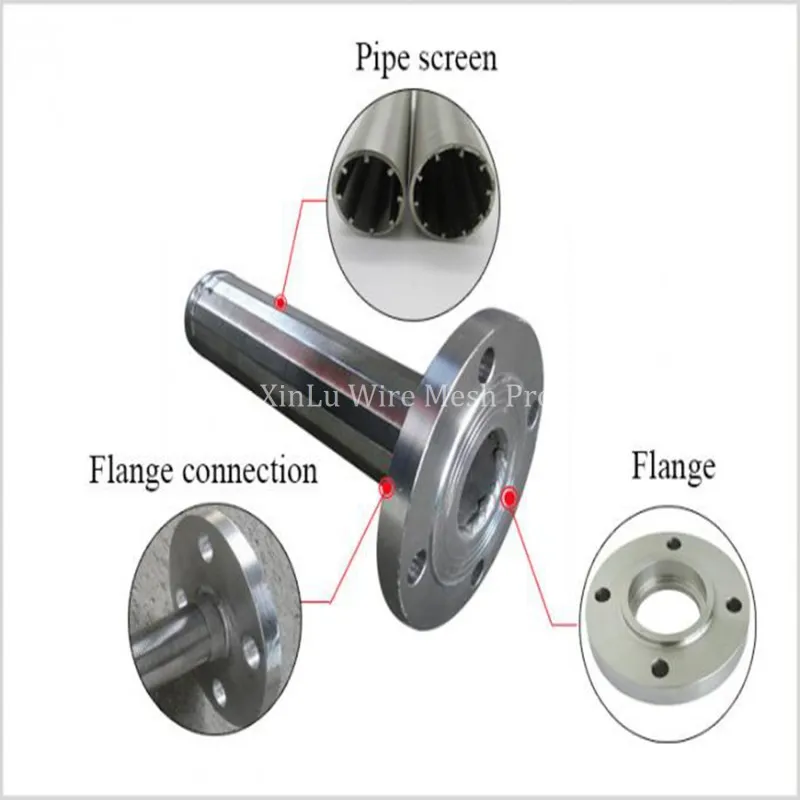

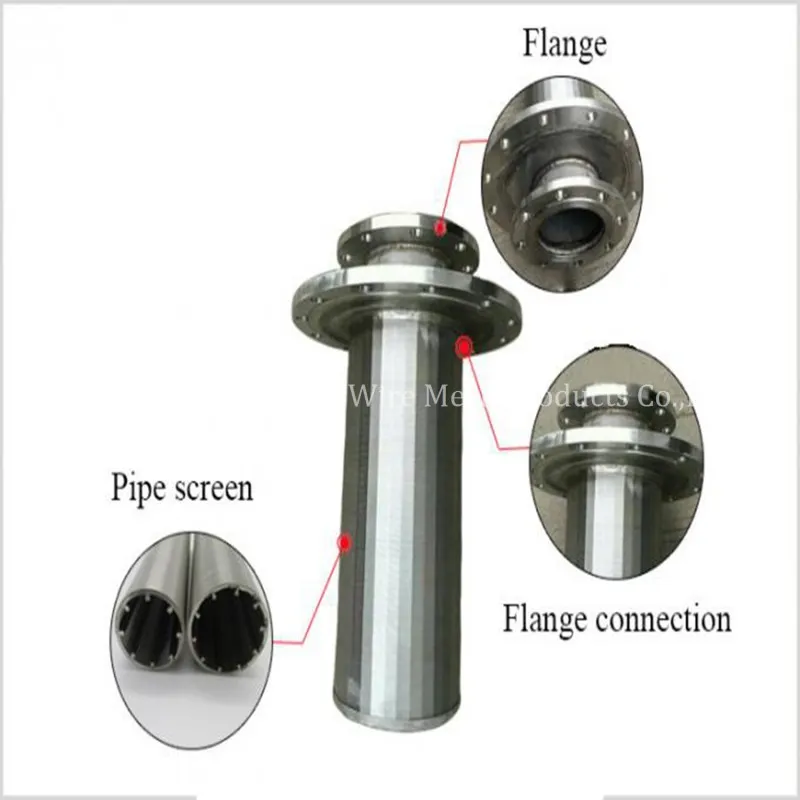

Фланец: одно- и двухфланцевое исполнение. |
|
| Модель | Типоразмер | Длина изделия L | Диаметр оборудования | Диаметр фильтрующего элемента |
| Y-образный | XLY-DN80-DN25 | 524 | 219 | 108 |
| XLY-DN100-DN25 | 600 | 245 | 133 | |
| XLY-DN125-DN40 | 730 | 273 | 159 | |
| XLY-DN150-DN50 | 850 | 325 | 219 | |
| XLY-DN200-DN50 | 1000 | 426 | 273 | |
| XLY-DN250-DN50 | 1160 | 486 | 273 | |
| Трубчатый | XLY-DN150-DN80 | 1170 | 273 | 273 |
| XLY-DN250-DN100 | 1170 | 426 | 273 | |
| Вертикальный | XLY-DN150-DN50 | 1760 | 276 | 159 |
Примечание: Материалы
a) 304 (0Cr18Ni9)
b) 321 (1Cr18Ni9Ti)
c) 316L (00Cr17Ni14Mo2)
d) 317L (00Cr19Ni13Mo3)
