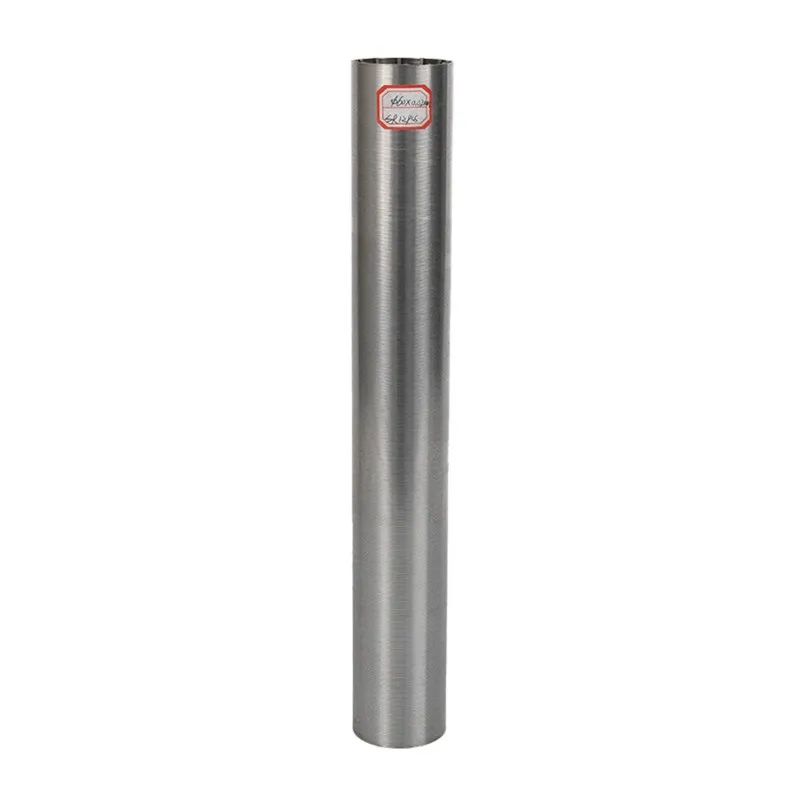

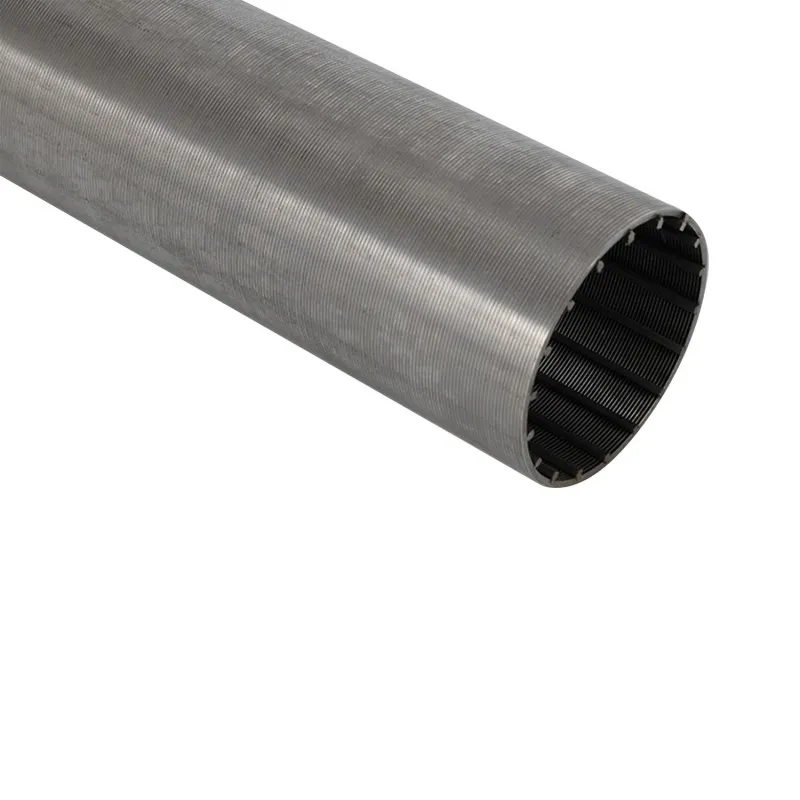

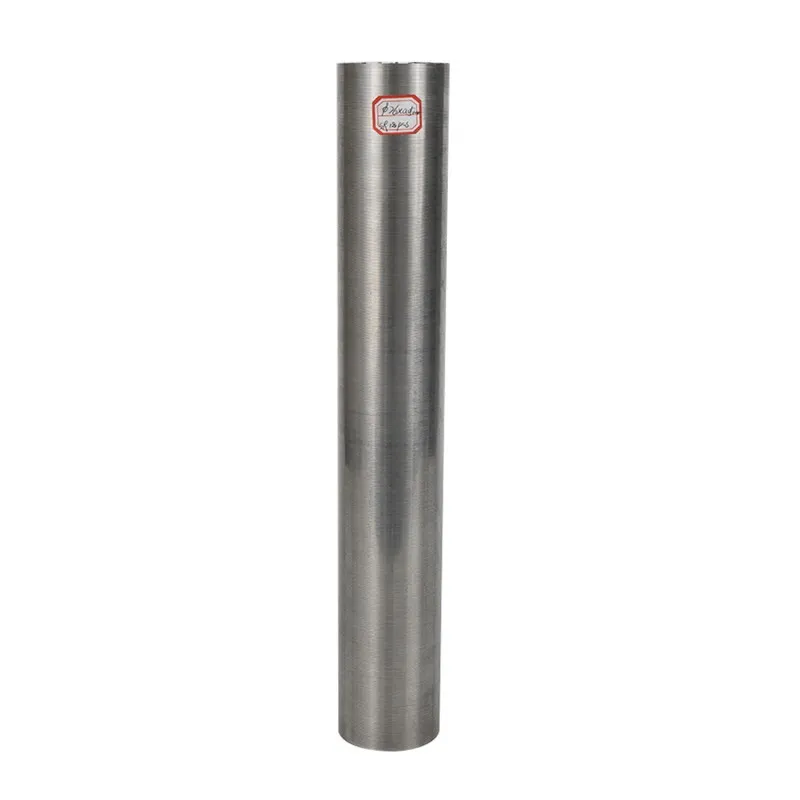

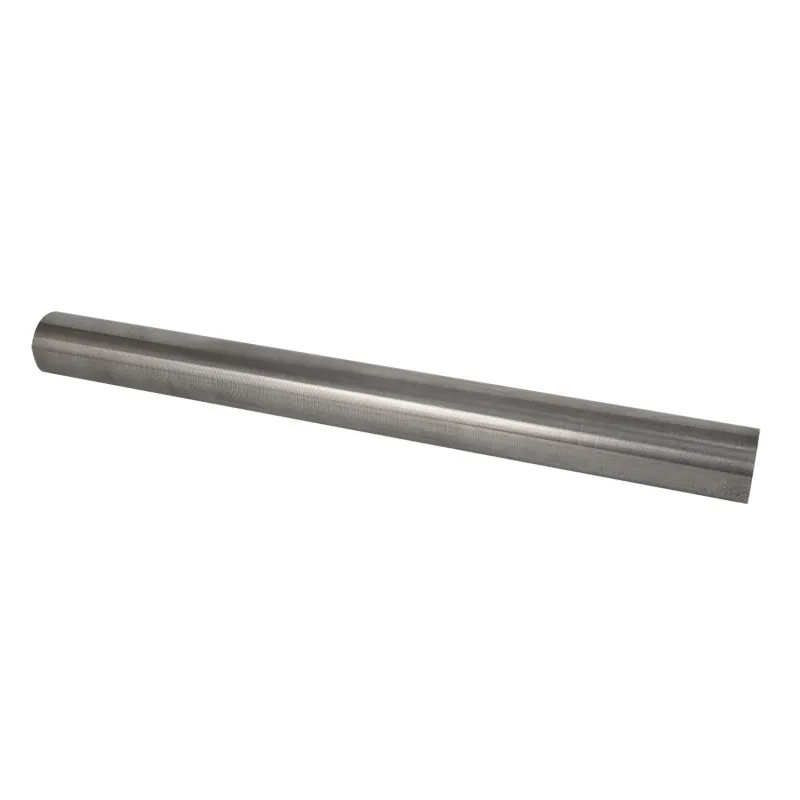

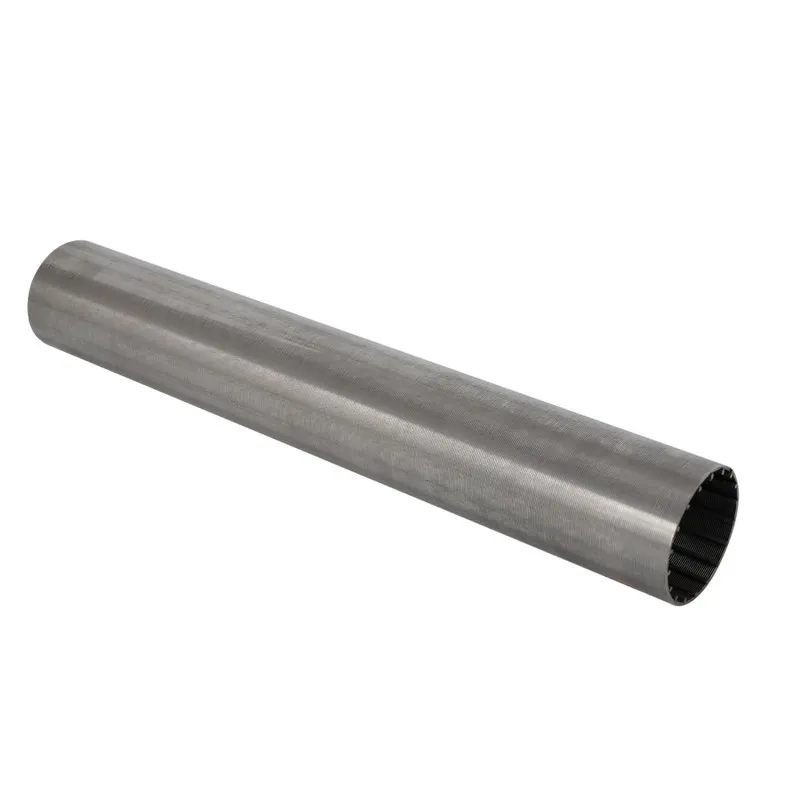

Трубка с чистым круглым фильтром
Высокоточный цилиндрический фильтрующий элемент
погрешность округления ≤0,5 мм · Равномерный и бесшовный зазор · гладкая поверхность без краев и углов
Обзор продукта

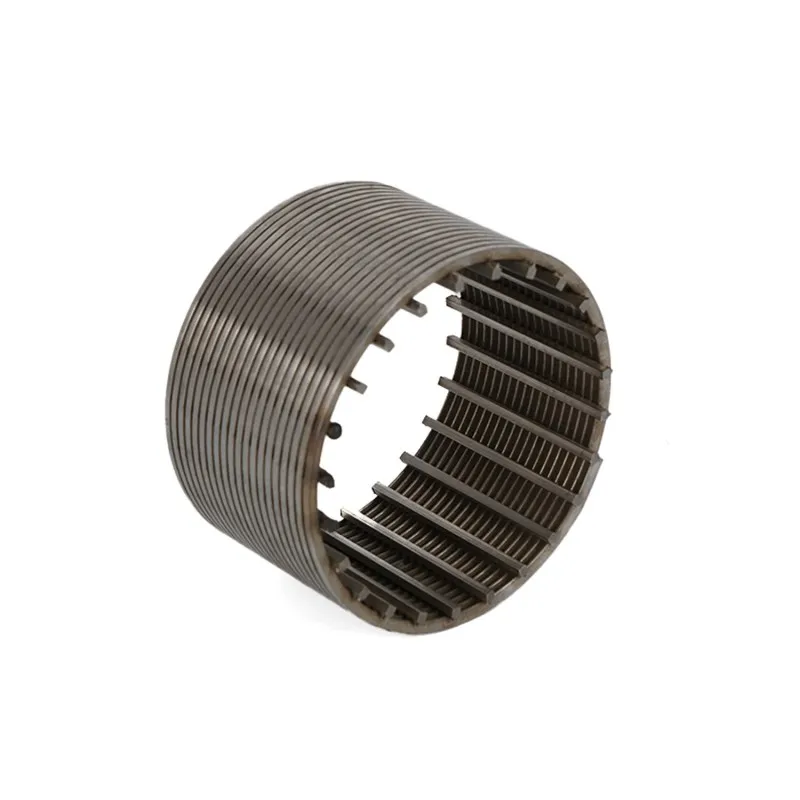

Чистая круглая сетчатая трубка(такжеизвестная как фильтрующая круглая сетчатая трубкаицилиндрическая сетчатая трубка) представляет собой высокоточный цилиндрический фильтрующий элемент, производимый ООО Аньпин Синьлу Сетчатые Изделия с использованием оборудования для автоматической сварки с ЧПУ.Изделие наматывается по спирали и приваривается к продольному опорному стержню V-образной или трапециевидной проволокой из нержавеющей стали для образования цилиндрической экранирующей конструкции равного диаметра.Его название "чистый круг" подчеркивает превосходную округлость (погрешность ≤0,5 мм) и гладкость и неугловатость поверхности изделия после прецизионной обработки.
В отличие от конструкции конического сита с переменным диаметром, чистое круглое сито сохраняет тот же диаметр, что и весь корпус. Эта геометрическая особенность позволяет ему работать плавно и без эксцентриковой вибрации во вращающемся оборудовании (таком как барабаны, решетки и центрифуги); В то же время внутренняя и внешняя поверхности гладкие и без заусенцев, что особенно подходит для требовательных к качеству поверхностей. Сценарии прецизионной фильтрации, такие как фильтрация диатомовой земли для пива, стерилизация фармацевтической продукции и т.д.Полностью сварная бесшовная конструкция обеспечивает неизменную округлость и структурную целостность, а также выдерживает высокие перепады давления в рабочих условиях.
| Технические параметры | |||||||
| Серийный номер | Номинальный диаметр | наружный диаметр ситовой трубки | за метр длины0.2Поток через щель | Серийный номер | Номинальный диаметр | наружный диаметр ситовой трубки | за метр длины0.2Поток через щель |
| 1 | 20 | Φ25 | 7850 | 13 | (Нет) | Φ86 | 27000 |
| 2 | (Нет) | Φ28 | 8790 | 14 | 80 | Φ89 | 27900 |
| 3 | 25 | Φ32 | 10050 | 15 | 100 | Φ108 | 33900 |
| 4 | 32 | Φ38 | 11930 | 16 | (Нет) | Φ114 | 36400 |
| 5 | (Нет) | Φ42 | 13180 | 17 | 125 | Φ133 | 41700 |
| 6 | 40 | Φ45 | 14130 | 18 | 150 | Φ159 | 49900 |
| 7 | (Нет) | середина48 | 15700 | 19 | (Нет) | Φ196 | 61500 |
| 8 | (Нет) | Φ53 | 16640 | 20 | 200 | Φ219 | 68700 |
| 9 | 50 | Φ57 | 17890 | 21 | 250 | Φ273 | 85700 |
| 10 | (Нет) | Φ70 | 21980 | 22 | 300 | Φ325 | 102000 |
| 11 | 65 | Φ76 | 23860 | 23 | (Нет) | Φ350 | 109900 |
| 12 | (Нет) | Φ82 | 25740 | 24 | Φ610 | ||
1. Этикетка (non-) указывает на нестандартность.
2.Максимальный зазор в сетчатой трубке составляет 4 мм, а минимальный - 0,03 мм.
3.Специальные спецификации изготавливаются в соответствии с требованиями пользователя (например, внутренний выпускной патрубок, наружный выпускной патрубок, выпускное ребро с внутренним отверстием и т.д.).
Чистая круглая фильтровальная трубка, также известная как фильтровальная круглая фильтровальная трубка, обладает значительными преимуществами в промышленной фильтрации благодаря высокоточной цилиндрической конструкции равного диаметра.Его основными преимуществами являются: поверхность гладкая, без краев и углов, что позволяет избежать повреждения чувствительных материалов; чрезвычайно высокая округлость обеспечивает равномерные фильтрующие зазоры и точное разделение; цилиндрическая конструкция имеет равномерное распределение напряжений и выдерживает высокие перепады давления; внешний круг одинакового диаметра легко уплотняется и подходит для систем, работающих под давлением.
В отличие от конических сит, используемых в основном для грубой фильтрации, чистые круглые сита предназначены для точной фильтрации и ротационного разделения.Он широко используется в сложных ситуациях, таких как борьба с песком в скважинах, подсвечники для пивных фильтров, фармацевтическая стерилизационная фильтрация, поддержка нефтехимических катализаторов и барабанное сито для защиты окружающей среды и т.д. Его высокая округлость и стабильность могут удовлетворить комплексные потребности различных отраслей промышленности в точном разделении, герметизации под высоким давлением и санитарных стандартах.
