Также известная как плотная сетка и голландская ткань, она представляет собой разновидность проволочной сетки из нержавеющей стали, но диаметры проволоки у нее разные по широте и долготе и количество ячеек разное. Разумное сочетание шелковой основы и сетки позволяет достичь плотности фильтрации, которой не может достичь обычная сетка из нержавеющей стали.Как правило, диаметр проволоки больше диаметра уточной проволоки.
Также известная как плотная сетка и голландская ткань, она представляет собой разновидность проволочной сетки из нержавеющей стали, но диаметры проволоки у нее разные по широте и долготе и количество ячеек разное. Разумное сочетание шелковой основы и сетки позволяет достичь плотности фильтрации, которой не может достичь обычная сетка из нержавеющей стали.Как правило, диаметр проволоки больше диаметра уточной проволоки.
сильная сторона
Устойчивость к кислотам и щелочам, высокая термостойкость, высокая прочность на растяжение и износостойкость, стабильные характеристики фильтрации, высокая точность и особые фильтрующие свойства.
применение
Продукты в основном используются для фильтрации газов, жидкостей и разделения других сред; они широко используются в прецизионных фильтрах высокого давления, топливных фильтрах, вакуумных фильтрах, сырье для фильтрующих элементов, аэрокосмической, нефтеперерабатывающей, медицинской, сахарной, нефтяной, химической промышленности, производстве химических волокон, резины, шин, металлургии, пищевой, гигиенической и научно-исследовательской отраслях.
Диапазон цен на продукт (в юанях):
Введение продукта:
Методы ткачества в основном делятся на два типа: полотняного переплетения и саржевого переплетения.
| Тип плетения | английское название | конструктивные характеристики | общие спецификации | применимые случаи |
| простое | Обычное голландское переплетение | Каждая проволока основы поочередно проходит вверх и вниз по уточной проволоке, и уточная проволока плотно упаковывается, образуя клиновидное отверстие | от 12×64 сеток до 80×700 сеток | Общая фильтрация гидравлического масла и воздуха |
| саржевая сетка | Саржевое голландское переплетение | Нити основы перекрещиваются и располагаются в шахматном порядке на двух уточных нитях (2 вверх и 2 вниз), и уточные нити становятся более плотными | от 20 × 270 меш до 500 × 3500 меш | Фильтр высокого давления, прецизионное просеивание |
| контрастная матовая сетка | Обратное голландское переплетение | Уток толстый, а основа тонкая, и поверхность фильтра расположена в направлении основы, что подходит для конкретной конструкции | 325 × 40 меш и т.д. | Пластиковая фильтрующая сетчатая лента для экструдера |
Дисплей продукта

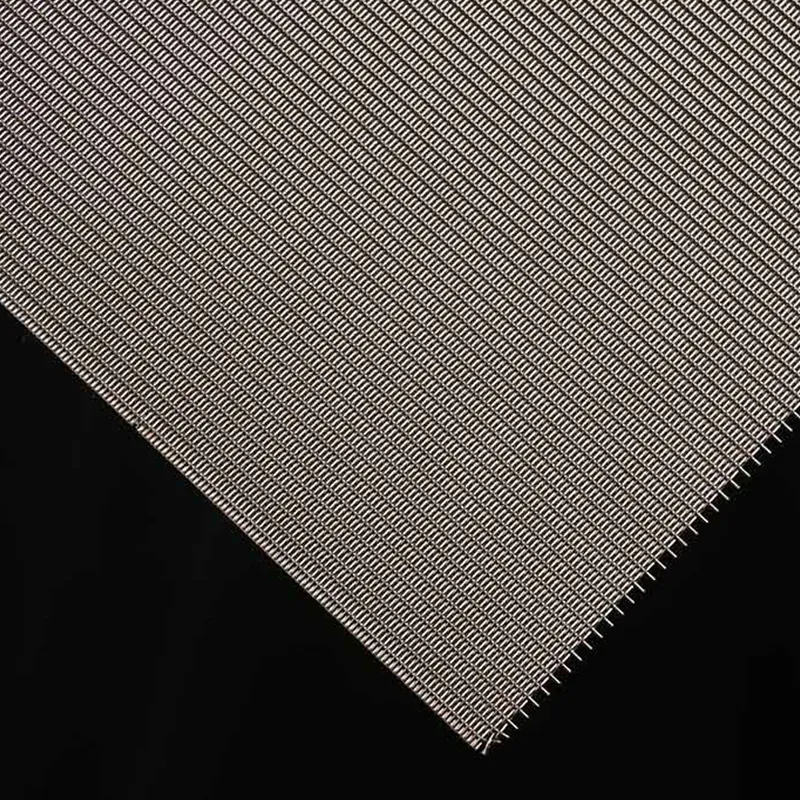

Крупный план текстуры матовой сетки простого переплетения - видна плотная текстура
Готовый рулон матовой сетки из нержавеющей стали
Саржевая матовая сетка-диагональная текстурная структура
Катушка с обратной голландской сеткой
Рекомендации по выбору материала
Обычная фильтрация воды и масла: выбран материал 304, который является экономичным и устойчивым к слабой коррозии.
Сильная химическая коррозия: необходимо выбирать 316 или 316L, которые содержат элемент Mo, устойчивы к точечной коррозии и обладают превосходной стойкостью к кислотам и щелочам.
Высокотемпературная среда (> 500 ℃): выбран материал 310S, который обладает превосходной стойкостью к окислению и подходит для высокотемпературной фильтрации газа.
| Марка материала | характеристики химического состава | применимый к окружающей среде | диапазон термостойкости |
| SUS 304 | Cr 18-20%, Ni 8-10.5% | очистка воды при комнатной температуре, фильтрация воздуха | -80 ℃ ~ 500 ℃ |
| SUS 304L | сверхнизкий углерод C ≤ 0.03%, лучшая коррозионная стойкость | фильтрация химических сред, высокие требования к свариваемости | -80 ℃ ~ 500 ℃ |
| SUS 316 | содержит 2-3% Mo, сильная точечная коррозионная стойкость | среда с высоким содержанием хлорид-ионов, фильтрация морской воды | -80℃ ~ 800℃ |
| SUS 316L | с низким содержанием углерода + Mo, устойчив к межкристаллитной коррозии | Фармацевтическая, пищевая, сильнокоррозионная химическая | промышленность -80 ℃ ~ 800 ℃ |
| SUS 310S | с высоким содержанием CrNi, стойкостью к окислению | высокотемпературной термообработке, высокотемпературной фильтрации газа | до 1100 ℃ |
Таблица общих спецификаций и параметров
Ниже приведены технические характеристики сети сидений стоячего типа нашей компании (стандарт внедрения GB / T 21648-2023):
| Эквивалент сетка (варп×уток) |
проволоки диаметром (мм) деформация×уток |
отверстие опорного значения (мкм) |
Толщина (мм) | ткачество метод | в основном используется |
| 12×64 | 0.56×0.40 | 270-290 | 1.36 | простого зерна | фильтр грубой очистки, опоры сетки |
| 24×110 | 0.355×0.25 | 115-125 | 0.855 | простого зерна | Фильтрация топлива |
| 40×200 | 0.18×0.135 | 63 | 0.43 | простого зерна | Фильтрациягидравлической системы |
| 80×700 | 0.125×0.04 | 40 | 0.205 | простого зерна | Прецизионная фильтрация под давлением |
| 100×1200 | 0.063×0.023 | 23 | 0.109 | Твил | Высокоточная фильтрация |
| 165×1400 | 0.071×0.04 | 11 | 0.151 | Твил | Фармацевтическая фильтрация |
| 325×2300 | 0.036× 0.024 | 4 | 0.084 | твил | Сверхточная фильтрация |
Основные преимущества в производительности
1.Сверхвысокая точность фильтрации
Благодаря специальному плетению грубых и тонких нитей образуется клиновидное фильтрующее отверстие, а эффективная точность фильтрации может достигать 1-315 мкм, что намного выше, чем у обычной сетки с квадратными отверстиями, которая позволяет добиться точного удержания мельчайших частиц.
2.Превосходная механическая прочность
Проволока с грубой основой обеспечивает высокопрочную опору каркаса, выдерживает высокую разницу давлений (до 5 МПа и более) и условия обратной промывки, ее нелегко деформировать и повредить, и она имеет длительный срок службы.
3.Превосходная химическая стабильность
Изготовлен из нержавеющей стали 304/316 / 316L, устойчив к кислотам, щелочам и высоким температурам (до 800-1100 ℃) и подходит для фильтрации различных агрессивных сред.
4.Стабильная производительность фильтрации
Структура сетки стабильна, точность фильтрации не меняется со временем использования, способность удерживать грязь высока, ее можно многократно очищать и регенерировать, а эффективность фильтрации стабильна в течение длительного времени.
5.Легко обрабатывается и формируется
Его можно подвергать глубокой обработке, такой как резка, скругление, сварка и формование, для изготовления изделий специальной формы, таких как фильтрующие картриджи, фильтры, фильтровальные лотки и фильтры с окантовкой, которые подходят для всех видов фильтров.
Выбор способа плетения
1.Сетка матового типа простого переплетения: подходит для высокоточной фильтрации общего назначения (более 30 мкм), низкая стоимость, хорошая пропускная способность, подходит для систем фильтрации низкого давления.
2.Сетка типа саржевого мата: подходит для высокоточной фильтрации (5-30 мкм), выдерживает большой перепад давления (> 3 МПа) и подходит для гидравлических систем высокого давления.
3.Сетка типа контрастного мата: подходит для непрерывных фильтровальных лент и автоматизированных производственных линий, обладает превосходной износостойкостью и подходит для производства экструзии пластмасс.
Область применения
| Область промышленности | Конкретные сценарии применения | Рекомендуемые технические характеристики |
| нефтехимической | Фильтрация закачиваемой нефтепромысловой воды, фильтрация рафинированного масла, фильтрация полимеров, фильтрация каталитического крекинга | 40 ×200 меш, материал 316 |
| фармацевтических и пищевых | Инжекционная фильтрация, фильтрация по API, удаление шлаков из продуктов питания и напитков, прецизионная стерилизационная фильтрация | 165 ×1400 меш, материал 316l |
| аэрокосмической | Фильтрация авиационного топлива, очистка гидравлического масла, защита прецизионных приборов | 325 × 2300 меш, высокоточная |
| химическая волокнистая резина, | Фильтрация при прядении химических волокон, экструзионная фильтрация резины, очистка сырья для производства шин | Контрастная сетка в форме мата，325 × 40 меш |
| машиностроение | Фильтрация гидравлической сервосистемы, фильтрация смазочно-охлаждающей жидкости для станков, фильтрация смазки прецизионных подшипников | 80 ×700 меш, 304/316 |
| Очистка воды | Предварительная защита от обратного осмоса, конечная фильтрация сверхчистой воды, промышленная очистка оборотной воды | 100 ×1200 меш, 316L |
