Решетчатая решетчатая плита - это своего рода просеивающее и фильтрующее устройство, изготовленное из высокопрочной металлической проволоки или профилей, которые точно сварены и расположены.Его структура в основном состоит из комбинации профильной проволоки и опорного стержня для формирования равномерного и стабильного шва грохота, который широко используется в промышленных звеньях, таких как разделение твердого вещества и жидкости, классификация частиц по размеру и просеивание материалов.Решетчатая пластина обладает такими характеристиками, как высокая точность просеивания, хорошая прочность, износостойкость, а отверстия нелегко перекрывать, и подходит для различных тяжелых условий работы.
| Тип материала | Сорт/описание | Особенности и применимая среда
|
| Проволока из низкоуглеродистой стали/железная проволока
|
низкоуглеродистая сталь / чугун | экономичная и практичная, подходит для общих сценариев просеивания |
| Мягкая сталь
|
Мягкая сталь | Прочность умеренная, а свариваемость хорошая. |
| нержавеющая сталь | SS-205, 304, 316L, 321 и т.д. | Устойчивость к коррозии, высоким температурам, подходит для пищевой, химической промышленности, морской среды.
|
1.Ширина шва сита (выемки)
Общие спецификации (мм)：
0.10、0.25、0.50、0.75、1.00、1.50、2.00、3.00 И т.д., поддержка настройки.
2.Технические характеристики профильной проволоки
| Модель | Размер поперечного сечения (мм) | означать |
| #63 | 1.5 × 2.5 | Тип с высокой плотностью, подходит для тонкого просеивания |
| #93 | 2.3 × 3.5 | Универсальный тип, обеспечивающий баланс прочности и флюса |
| #118 | 3.0 × 4.6 | улучшенный тип, подходящий для условий высоких нагрузок |
3.Тип опорного стержня
Тип 1: Примеры квадратной проволочной опоры
технические характеристики: 1,8 ×10 мм, 2,0×10 мм, 3,0× 10 мм
подходят для экранирующих конструкций от легких до средних размеров.
Тип 2: Примеры опорной ленты
технические характеристики: 1,5 ×20 мм, 2,0 ×25 мм, 2,5 ×30 мм, 3 × 12 мм
имеют более прочную конструкцию и подходят для широкоформатных грохотов или грохотных машин с высокой вибрацией.
1.Точность просеивания высока
ширина шва равномерна и постоянна, а размер частиц материала можно эффективно контролировать.
2.Конструкция устойчива
и долговечна, проволока и опорный стержень прочно приварены, устойчивы к деформации и усталости и подходят для непрерывной работы.
3.Антиблокирующая конструкция
разумная форма отверстия и обработка поверхности помогают материалу проходить плавно и уменьшают засорение отверстий.
4.Материалы разнообразны и легко адаптируются
Подходящие материалы могут быть выбраны в соответствии с характеристиками среды (коррозия, температура, истирание).
5.Простота установки и обслуживания
модульная конструкция, поддерживает несколько методов установки и легко заменяется.
Соляная промышленность: обезвоживание соляной пульпы, просеивание кристаллизованной соли
Пищевая промышленность: крахмал, сахарная пудра, просеивающие добавки
Оборудование для очистки воды: очистка сточных вод, фильтрация источников воды
Горнорудная промышленность: сортировка руды, обезвоживание хвостов
Установка для промывки угля: разделение частиц угля по размерам, извлечение шлама
Химическая промышленность изащита окружающей среды: регенерация катализаторов, сортировка твердых отходов
Выбираются стандартные металлические материалы, а проволока унифицированного поперечного сечения изготавливается методом волочения и прокатки.
Технология контактной сварки или аргонодуговой сварки используется для обеспечения прочности паяных соединений и одинаковой ширины шва.
Для повышения коррозионной стойкости и чистоты может быть выполнена обработка поверхности (оцинковка, полировка, напыление и т.д.).
Проверка размеров и внешнего вида изделия проводится перед отправкой с завода, чтобы убедиться, что изделие соответствует требованиям чертежей.

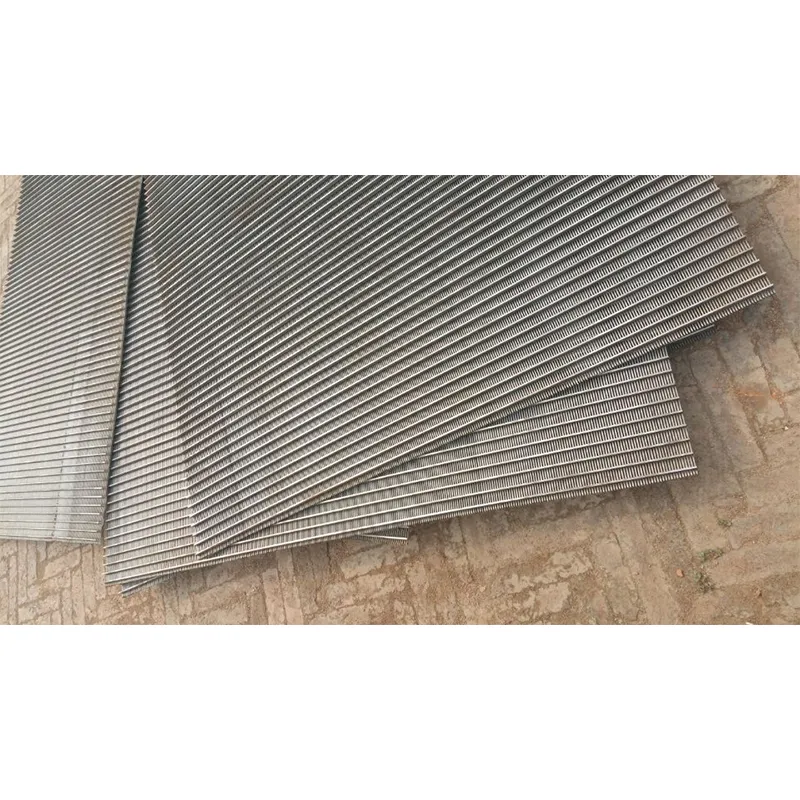

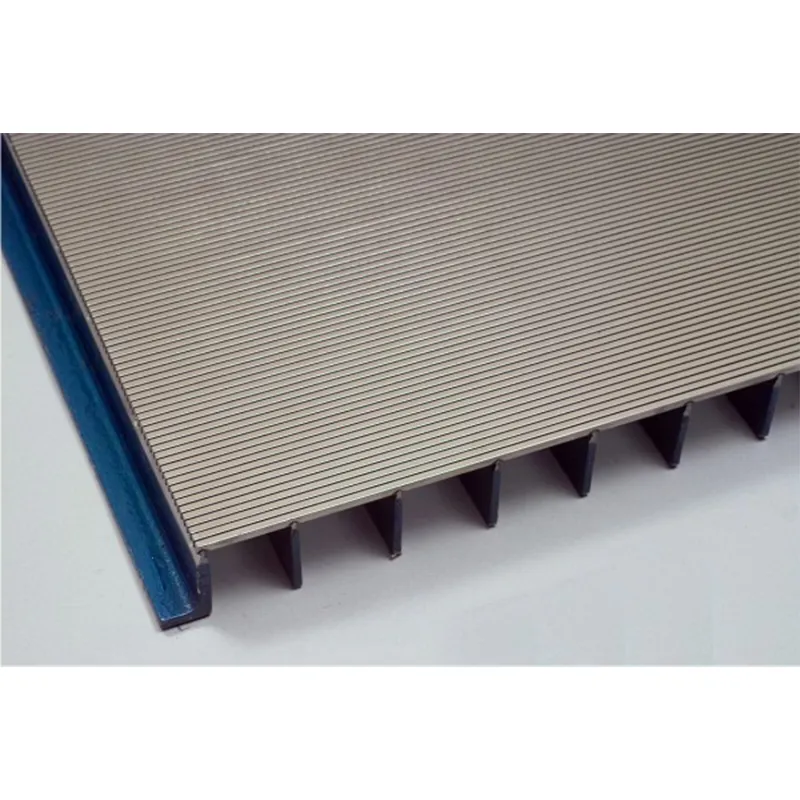

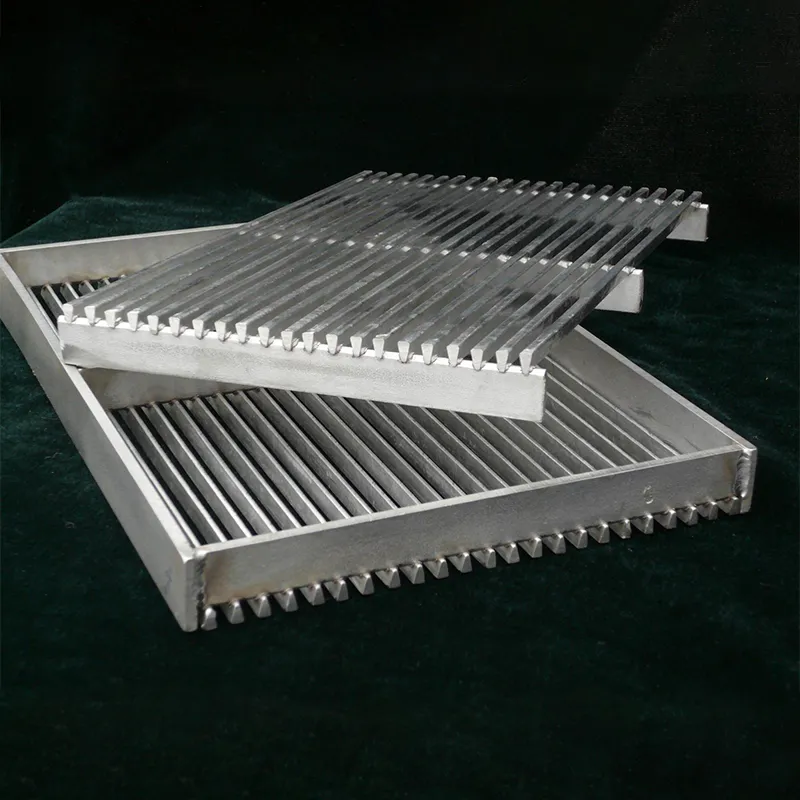

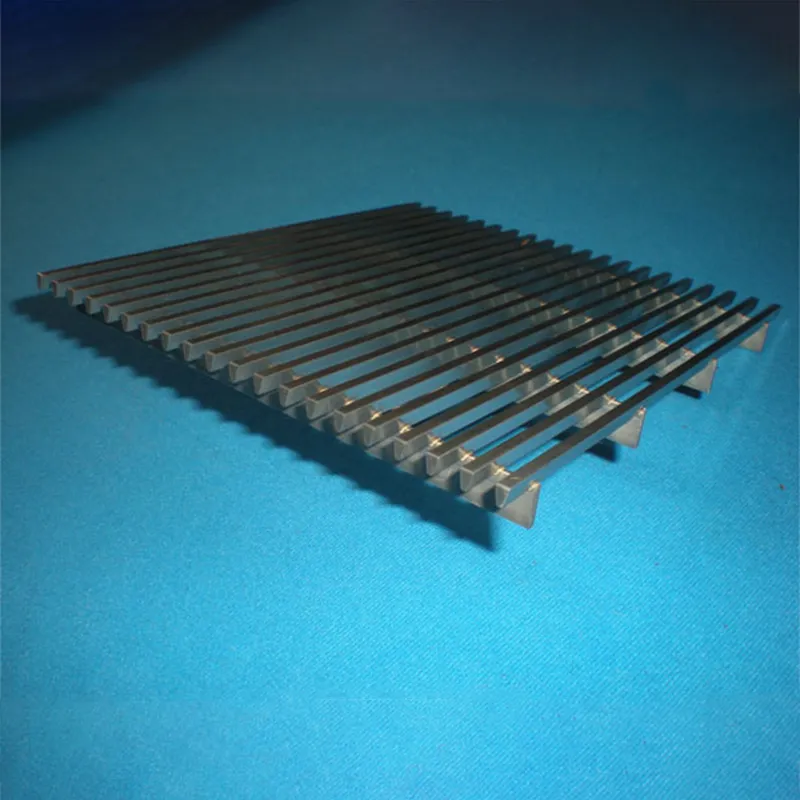

Общая структура решетчатой грохочущей пластины

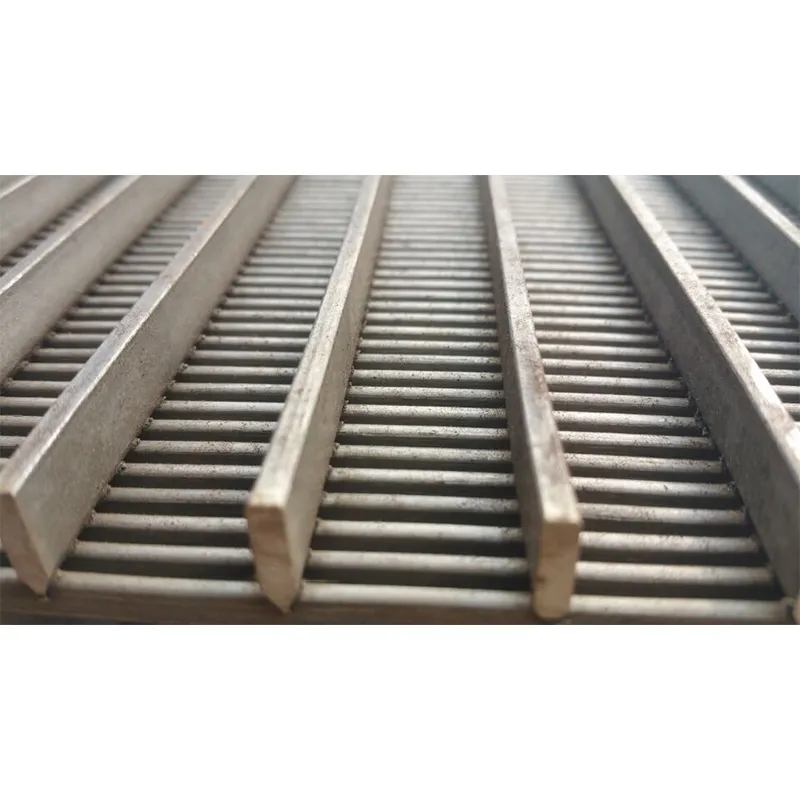

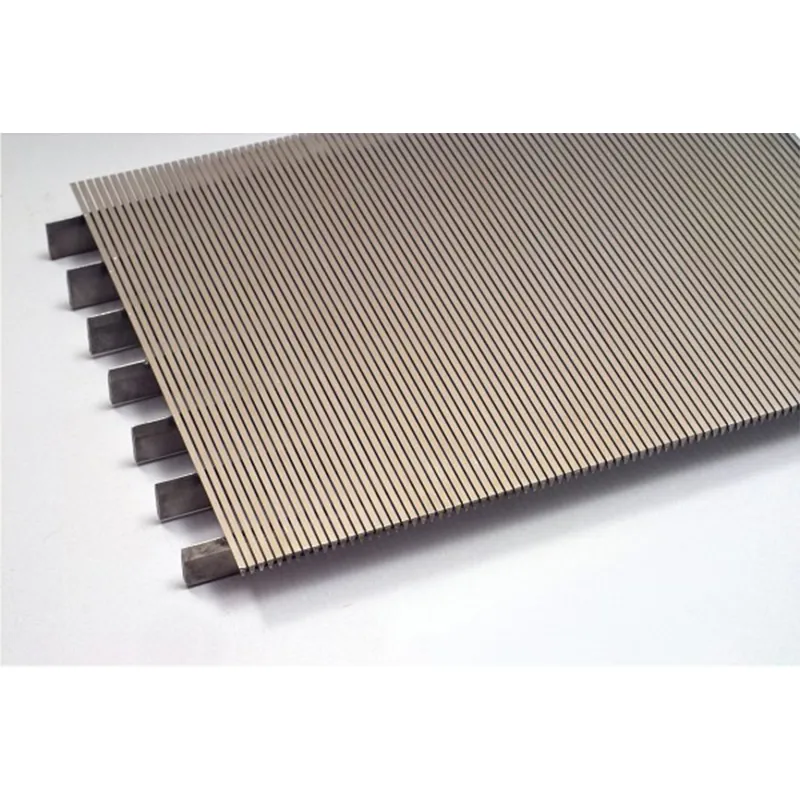

Детали для сварки типа проволоки и опорного стержня
Сравнение просеивающих пластин с различной шириной шва
Фактическое место установки и применения (например, водоочистная установка, система шахтного грохочения)
ООО Аньпин Синьлу Сетчатые Изделия может изготовить решетчатые сетки по индивидуальному заказу из различных материалов, ширины швов и размеров в соответствии с чертежами пользователя или условиями работы.
